各類紅酸枝木材構(gòu)造特征

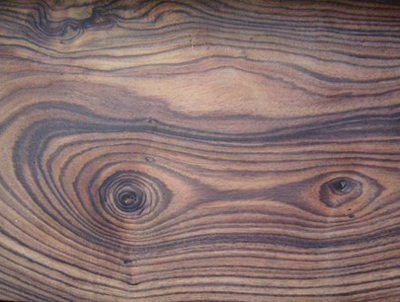

巴里黃檀Dalbergin bariensis Pierre

散孔材，生長輪明顯，心材新切面紫紅褐或暗紅褐，常帶黑褐或栗褐色細(xì)條紋。管孔在肉眼下略見，弦向直徑最大326μm，平均144μm；數(shù)甚少至略少0～12個/mm2。軸向薄壁組織頗明顯，主為細(xì)線狀(寬1～3細(xì)胞)，與射線交叉大部呈網(wǎng)狀。木纖維壁甚厚。木射線在放大鏡下明顯；波痕在放大鏡下未見或可見；射線組織同形單列(甚少)及多列(2～3列)。酸香氣無或很微弱；結(jié)構(gòu)細(xì)；紋理交錯；氣干密度1.07～1.09g/cm3。

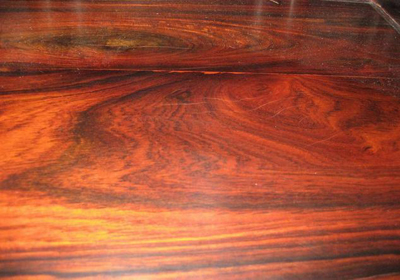

賽州黃檀Dalbergia cearensts Ducke

散孔材，生長輪明顯，心材粉紅褐、深紫褐或金黃褐，常帶頗密和規(guī)則的紫褐或黑褐色細(xì)條紋(明暗對比較強(qiáng)烈)。管孔在肉眼下略見，徑列復(fù)管孔(2～4)較其他種多；弦向直徑最大250μm，平均77μm；數(shù)略少至略多：12～39個/mm2。軸向薄壁組織在放大鏡下明顯，主為環(huán)管束狀，稀短聚翼狀、細(xì)線狀及星散聚合。木纖維壁甚厚。木射線在放大鏡下明顯；波痕亦然；射線組織同形單列及多列，有異形Ⅲ型傾向。酸香氣無或很微弱；結(jié)構(gòu)甚細(xì)；紋理常斜；氣干密度1.20g/cm3。

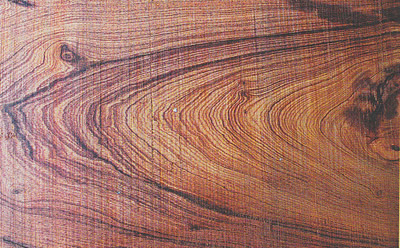

交趾黃檀Dalbergia cochinchinensis Pierre

散孔材，生長輪不明顯或略明顯，心材新切面紫紅褐或暗紅褐，常帶黑褐或栗褐色深條紋。管孔在肉眼下略見，含黑色樹膠；弦向直徑最大244μm，平均1 04μm；數(shù)甚少至略少，2～13個/mm2。軸向薄壁組織頗明顯，主為同心層式細(xì)線狀(寬1～4細(xì)胞，與射線交叉局部略呈網(wǎng)狀或梯狀)，稀翼狀。木纖維壁甚厚。木射線在放大鏡下可見；波痕亦然；射線組織同形單列(較多或甚多)及多列(2列成對或2～3列)。有酸香氣或微弱；結(jié)構(gòu)細(xì)；紋理通常直；氣干密度1.01～1.09g/cm3。

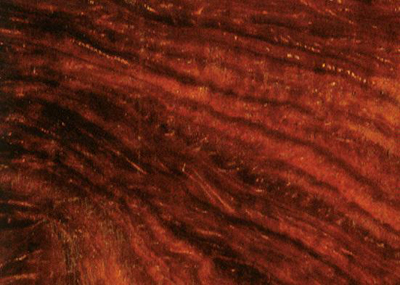

絨毛黃檀Dalbergia fulescens var.tomentosa Tndl

散孔材至半環(huán)孔材，生長輪明顯，心材微紅、紫紅，常帶深紅褐或橙紅褐色條紋。管孔在肉眼下略見至可見，弦向直徑最大309μm，平均1 54μm；數(shù)甚少至略少，2～8個/mm2。軸向薄壁組織在放大鏡下明顯，主為星散聚合、聚翼狀、環(huán)管束狀及細(xì)線狀。木纖維壁厚。木射線在放大鏡下可見；波痕亦然；射線組織同形單列及多列，有異形Ⅲ型傾向。酸香氣無或很微弱；結(jié)構(gòu)細(xì)；紋理通常直；氣干密度O.90～1.10g/cm3。

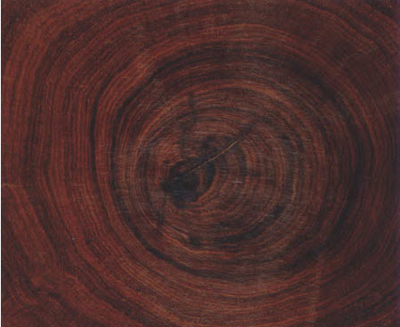

黃檀Dalbergia granadillo Pittier

散孔材，生長輪明顯，心材新切面暗紅褐、桔紅褐至深紅褐，常帶黑色條紋。管孔在肉眼下可見至明顯，含樹膠；弦向直徑最大264μm，平均199μm；數(shù)甚少至少1～5個/mm2。軸向薄壁組織在放大鏡下明顯，星散聚合、聚翼狀、環(huán)管束狀及窄帶狀或細(xì)線狀(多數(shù)寬1細(xì)胞，與木射線相交局部網(wǎng)狀略見)。木纖維壁厚。木射線在放大鏡下明顯(新切面上桔紅色)；波痕不明顯；射線組織同形單列，2列可見。新切面氣味辛辣；結(jié)構(gòu)細(xì)；紋理直或交錯；氣干密度O.98～1.22g/cm3。

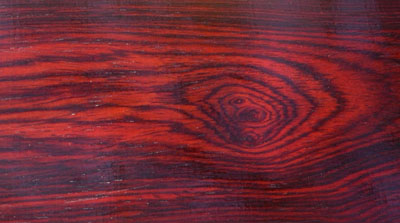

奧氏黃檀Dalbergia oliveri Gamb

散孔材，生長輪明顯或略明顯，心材新切面檸檬紅、紅褐至深紅褐，常帶明顯的黑色條紋；木屑酒精浸出液紅褐色。管孔在肉眼下頗明顯，弦向直徑最大312μm，平均189μm；常含褐黃至紅褐色樹膠；數(shù)甚少至略少，l～11個/mm2。軸向薄壁組織數(shù)多，在肉眼下明顯，主為傍管型，聚翼狀及窄帶狀或細(xì)線狀(寬1～8細(xì)胞，多數(shù)2～4細(xì)胞，常與射線交叉呈明顯的網(wǎng)狀)及星散聚合。木纖維壁厚。木射線在放大鏡下可見；波痕在放大鏡下可見；射線組織同形單列(甚少)及多列(2列)，異形Ⅲ型傾向稀見。新切面有酸香氣或微弱；結(jié)構(gòu)細(xì)；紋理通常直或至交錯；氣干密度1.0Og/cm3。

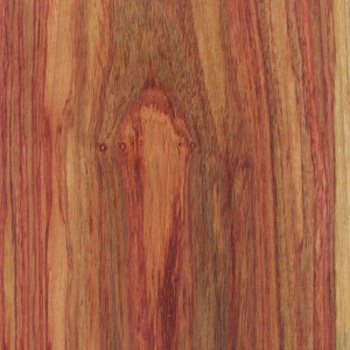

微凹黃檀Dalbergia retusa Hesml

散孔材，生長輪明顯，心材新切面暗紅褐、桔紅褐至深紅褐，常帶黑色條紋。管孔在肉眼下可見至明顯，弦向直徑最大351μm，平均139μm；數(shù)甚少至略少，1～12個/mm2。軸向薄壁組織在放大鏡下明顯，主為離管型，星散聚合、細(xì)線狀(多數(shù)寬1～數(shù)細(xì)胞，與木射線相交，局部網(wǎng)狀可見)及聚翼狀、環(huán)管束狀。木纖維壁厚。木射線在放大鏡下明顯(新切面上桔紅色)；波痕不明顯；射線組織同形單列。新切面氣味辛辣；結(jié)構(gòu)細(xì)；紋理直或交錯；氣干密度O.98～1.22g/cm3。

       福建仙游紅景天紅木家具廠專業(yè)生產(chǎn)中式宮廷紅木家具、古典藝術(shù)家具、仿古家具。

（本資訊由：仙游紅景天紅木家具廠 資訊中心供稿）
